Złącza M12 / B12
zapytaj o produkt
Rosnąca liczba aplikacji przemysłowych złączy typu M12 w kolejnictwie, skłoniła Gimotę do opracowania ulepszonych, kolejowych wersji złączy M12. Doświadczenie pokazuje, że połączenia zagniatane są najbardziej odporne na zużycie i wibracje. Ważną rolę przy podejmowaniu decyzji odnośnie aplikacji odgrywa również waga i zwartość komponentów. Ponadto kluczową kwestią jest szczelność, ponieważ nie można wykluczyć wilgoci i kondensacji nawet w pomieszczeniach.

Właśnie tam sprawdzą się złącza GTM12 i GTB12 firmy Gimota, w oparciu o sprawdzoną w przemyśle technologię złączy M12 oraz na podstawie norm DIN EN 61076-2-101, DIN EN 61076-2-109 i DIN EN 61076-2-011, produkt niezmiennie spełnia potrzeby kolejnictwa.

Złącza są testowane zgodnie z normą EN50155, mogą być montowane w terenie, posiadają styki toczone zagniatane i niezawodne przyłączenie ekranu za pomocą sprężyny ekranującej. Konstrukcja jest niezwykle smukła (Ø ≤ 16 mm) i lekka. Dzięki stopniowi ochrony IP 67 zgodnie z DIN EN 60529 i poziomowi bezpieczeństwa pożarowego zgodnie z DIN EN 45545-2 R22, R23 / HL1, HL2, HL3, złącza te oferują cechy zgodne z oczekiwaniami branży kolejowej.
Korzyści:
• do aplikacji kolejowych
• odporna obudowa (z metalu)
• mała obudowa (smukła konstrukcja)
• EN45545 R22,R23 / HL1,HL2,HL3
• konfiguracja i montaż na miejscu
• toczone styki zaciskane
• styki są dostarczane z produktem
• IP67 zgodnie z DIN EN 60529

Cechy:
• Zamek śrubowy (M12) lub bagnetowy (B12)
• właściwości transmisji do 10 Gbit/s CAT 6A
• pozłacane styki zaciskane
• temperatura pracy -55°C do +85°C
• ekranowanie EMC
• IP67 zgodnie z DIN EN 60529
• zakres kabli od 5,0 - 8,5 mm (kodowanie X: 6,0 -8,5 mm)
• zgodnie z EN 61076-2-101 / EN 61076-2-109
• zgodny z EN 61076-2-011

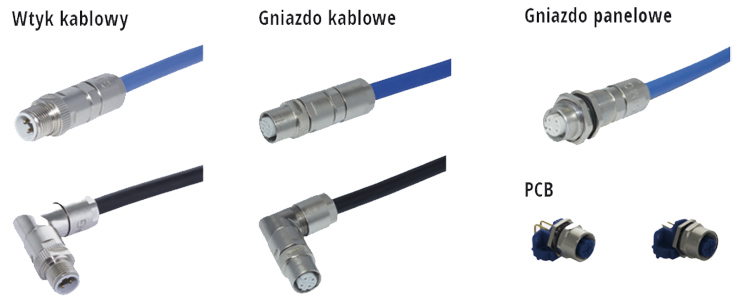

Typ:złącza M12 / B12
Materiał:mosiądz
Zakres temperatury:praca ciągła: -55 ÷ +85 [°C] (PCB: -40 ÷ +90 [°C])
Montaż żyły:zagniatane (PCB lutowane THT)
Ekranowanetak
Zgodność z RoHS:tak zgodny z wyjątkiem 6c (stop miedzi ≤ 4% ołowiu)
Materiał kontaktów:stop miedzi, złocone (0,4 µm)

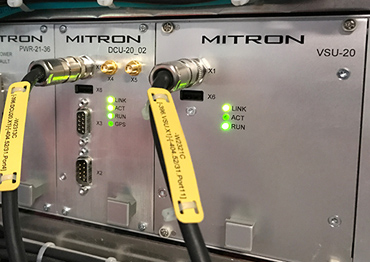

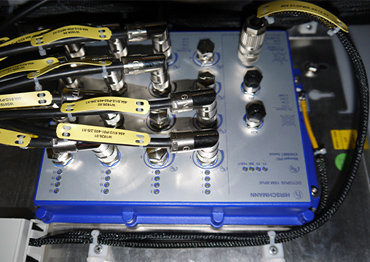

Przykłady zastosowania:


Katalogi do pobrania:
Gimota - złącza M12
