System płytek przepustowych Design-A-Flange
zapytaj o produkt

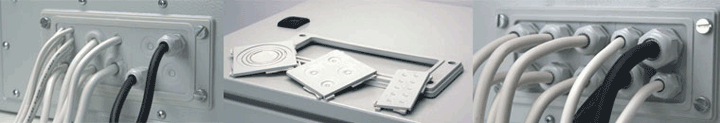

System płytek Design-A-Flange umożliwia samodzielne zaprojektowanie ilości, wielkości oraz rodzaju przepustów do konkretnej aplikacji. Elementy są wolne od halogenów oraz zapewniają stopień ochrony IP65.

Typ:Design-A-Flange
Materiał:polipropylen wzmacniany włóknem szklanym oraz TPE
zgodne z UL
Stopień ochrony:IP65
Zakres temperatury:
- praca ciągła:-20 ÷ +125 [°C]
Wolne od halogenów:tak
Kolory:szary (RAL 7035), czarny (RAL 9005)

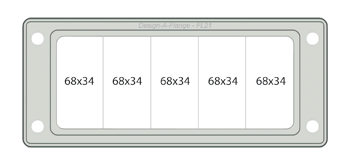

ramka FL21
rys. 1
wymiary: szerokość = 214mm, wysokość = 90mm, grubość = 9mm
płytki do ramek FL21
rys. 2

68 x 68;
2 x M25 (8-17 mm);
2 x M16 (5-10 mm);		rys. 3

68 x 68;
KO;
M50/M40/M32;		rys. 4

68 x 68;
9 x 7-14;		rys. 5

68 x 68;
2 x 20-30 mm;
2 x 10-20 mm;
rys. 7

68 x 34;
2 x 8-17 mm;		rys. 8

68 x 34;
2 x M20 (6-13 mm);		rys. 9

68 x 34;
10 x 4-10 mm;

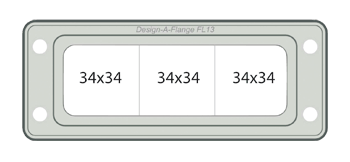

ramka FL13
rys. 10
wymiary: szerokość = 134mm, wysokość = 52mm, grubość = 6,5mm
płytki do ramek FL13
rys. 11

34 x 68;
2 x 8-17 mm;		rys. 12

34 x 68;
2 x M20 (6-13 mm);		rys. 13

34 x 68;
10 x 4-10 mm;		rys. 14

34 x 34;
M20 (6-13 mm);


Specyfikacja:
symbol
katalogowy
ASTE		 typ

 wymiary

[mm x mm]		 opis

 kolor

 nr
rysunku
 MDRU-2665401   zestaw w ramce FL21 w. 1   214 x 90   2 x M25; 2 x M16; 2 x M20; 20 x 4-10 mm   szary    -
 MDRU-2665402   zestaw w ramce FL21 w. 2   214 x 90   2 x M25; 2 x M20; 30 x 4-10 mm   szary    -
 MDRU-2665403   zestaw w ramce FL21 w. 3   214 x 90   18 x 7-14 mm; 10 x 4-10 mm   szary    -
 MDRU-2665400   ramka FL21   214 x 90      szary    1
 MDRU-2665406   płytka do FL21   68 x 68   2 x M25 (8-17 mm); 2 x M16 (5-10 mm)   szary    2
 MDRU-2665407   płytka do FL21   68 x 68   M50/M40/M32   szary    3
 MDRU-2665408   płytka do FL21   68 x 68   9 x 7-14 mm   szary    4
 MDRU-2665409   płytka do FL21   68 x 68   2 x 20-30 mm; 2 x 10-20 mm   szary    5
 MDRU-2665411   płytka do FL21   68 x 34   2 x 8-17 mm   szary    7
 MDRU-2665412   płytka do FL21   68 x 34   2 x M20 (6-13 mm)   szary    8
 MDRU-2665413   płytka do FL21   68 x 34   10 x 4-10 mm   szary    9
 MDRU-2665405   gotowy zestaw w ramce FL13   134 x 52   M20; 10 x 4-10 mm   szary    -
 MDRU-2665404   ramka FL13   134 x 52      szary    10
 MDRU-2665414   płytka do FL13   34 x 68   2 x 8-17 mm   szary    11
 MDRU-2665415   płytka do FL13   34 x 68   2 x M20 (6-13 mm)   szary    12
 MDRU-2665416   płytka do FL13   34 x 68   10 x 4-10 mm   szary    13
 MDRU-2665417   płytka do FL13   34 x 68   M20 (6-13 mm)   szary    14
