Końcówki PMAGRIP GOV; z kołnierzem; łukowe 90°; IP 68
zapytaj o produkt

Końcówki proste GOV z kołnierzem pozwalają na mocowanie rur PMA o znacznych średnicach, z kablami o często znacznym ciężarze. Wykonane są ze specjalnie modyfikowanego poliamidu, który jest samogasnący, wolny od halogenów, kadmu oraz bardzo odporny na uderzenia.
Mocowanie rury do końcówki jest realizowane specjalną dwudzielną obejmą. Połączenie jest odporne na wibrację oraz zapewnia wysoką wytrzymałość na wyrywanie rury z końcówki. stopień ochrony IP 68 można osiągnąć stosując uszczelki: FGO4 od strony kołnierza oraz NVN3 od strony rury.

Typ:GOV
Kształt:łukowa 90°
Materiał:modyfikowany poliamid 6
Zakres temperatury:
- praca ciągła:-50 ÷ +105 [°C]
Stopień ochrony:IP 68 (z uszczelkami NVN3 i FGO4 lub FGO4/01)
Palność:samogasnące
Klasa palności (UL 94):V0 (V2)
Wolne od halogenów:tak
Kolor:czarny
Element zgodny z systemem:PMAFLEX

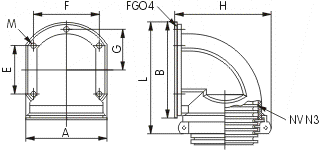

Specyfikacja:
symbol
katalogowy
ASTE		 do
rur
o NW
 L


[mm]		 F


[mm]		 A


[mm]		 B


[mm]		 E


[mm]		 G


[mm]		 H


[mm]		 M
 OR1A-BGOV-56   56   122,0   66,0   82,0   97,0   60,0   -   101,0   4xM6
 OR1A-BGOV-70   70   142,0   80,0   97,0   114,0   60,0   50,0   115,0   5xM6
 OR1A-BGOV-95   95   175,0   108,0   126,0   146,0   74,0   65,5   149,0   5xM6

Uwaga !
Producent Systemu PMA, dla ułatwienia pracy konstruktorom i projektantom,
udostępnia rysunki wybranych produktów w formatach inżynierskich i graficznych
(zobacz - Instrukcja pobierania rysunków CAD).

Instrukcje montażu Systemu PMA dostępne tutaj.
