Złączki rozgałęziające PMAFIX VYD, typu Y, redukcyjne, IP 66
zapytaj o produkt

Złączki (trójniki) VYD, typu Y, pozwalają na rozgałęzienie rury PMA. Wykonane są ze specjalnie modyfikowanego poliamidu, który jest samogasnący, wolny od halogenów i kadmu oraz bardzo odporny na uderzenia.
Rury PMAFLEX mocujemy w złącze przy pomocy preinstalowanych klipsów uniwersalnych (wystarczy wcisnąć rurę w złączkę), które pasują zarówno do rur z szerokim jak i z wąskim karbem, zapewniając wysoką wytrzymałość na wyrwanie rury ze złączki. Po zamocowaniu rury klips blokujący można wyjąć tylko przy pomocy śrubokręta. Zapewniają stopień szczelności do IP 66 (w zastosowaniach statycznych).

Typ:VYD
Kształt:typ Y
Materiał:modyfikowany poliamid
Zakres temperatury:
- praca ciągła:-40 ÷ +105 [°C]
- praca krótkotrwała:+160 [°C]
Stopień ochrony:
- zastosowania statyczne:IP 66
- zastosowania dynamiczne:IP 54
Palność:samogasnące
Klasa palności wg UL 94:V0 (V2)
Wolne od halogenów:tak
Kolor:czarny, szary
Element zgodny z systemem:PMAFLEX

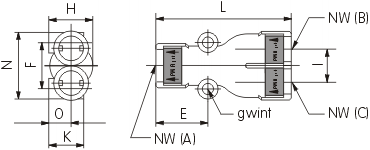

Specyfikacja:
symbol
katalogowy
ASTE		 do
rury A
o NW
 do
rury B
o NW
 do
rury C
o NW
 L


[mm]		 F


[mm]		 E


[mm]		 H


[mm]		 I


[mm]		 K


[mm]		 N


[mm]		 O


[mm]		 M


 kolor
 OR1A-BVYD-100707GT   10   07   07   63   21   24   21   15   16   32   11   2xM4   czarny
 OR1A-BVYD-121010GT   12   10   10   69   24   27   24   19   18   39   12   2xM4   czarny
 OR1A-BVYD-171212GT   17   12   12   80   32   34   30   22   22   46   15   2xM5   czarny
 OR1A-BVYD-231717GT   23   17   17   98   42   38   38   30   29   60   19   2xM6   czarny
 OR1A-BVYD-292323GT   29   23   23   109   48   37   45   37   33   74   23   2xM6   czarny
 OR1A-BVYD-362929GT   36   29   29   130   58   50   54   43   36   87   27   2xM6   czarny
 OR1A-BVYD-483636GT   48   36   36   144   70   50   68   50   48   103   34   2xM6   czarny
pokaż pełną ofertę
Uwaga !
Producent Systemu PMA, dla ułatwienia pracy konstruktorom i projektantom,
udostępnia rysunki wybranych produktów w formatach inżynierskich i graficznych
(zobacz - Instrukcja pobierania rysunków CAD).

Instrukcje montażu Systemu PMA dostępne tutaj.
